超聲波焊接機執行零件有換能器、調幅器、焊頭三大部件組成，由發生器將超聲波功能發出，經過電線傳輸至換能器，此時要執行電能轉換為機械能后，再由調幅器將機械震動傳輸給焊頭，焊頭接觸需要焊接的工件表面，將產生熱量使工件熔化，這就執行完成了整個焊接過程。
1、換能器

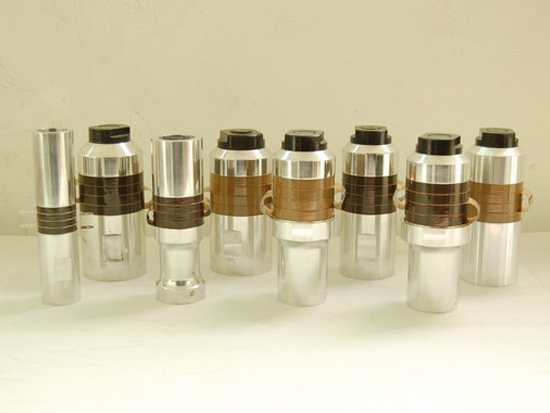

換能器安裝在驅動器內，是超音波三聯組的一部分。從超音波能量供應器轉換出來的電能作用于換能器，這種能量的轉換將高頻電量振動轉換為同頻率的機械振動。換能器的中心是壓電陶瓷成分，當處于某個交流電壓時，壓電陶瓷將會交替膨脹及收縮變形，導致約90%以上的電能轉成機械能。
2、調幅器

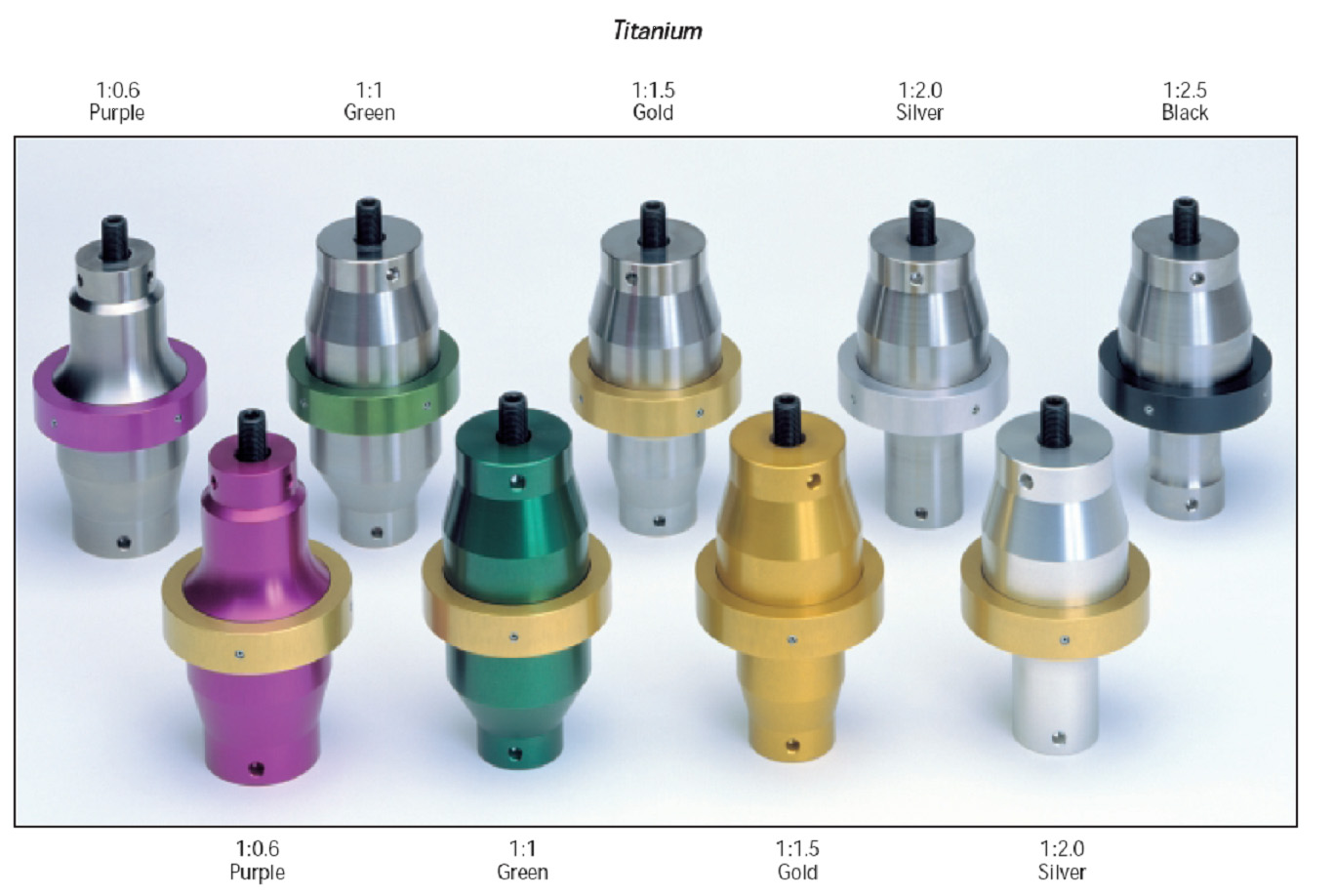

焊頭端面正確的振幅運動保證了良好的超音波熔接。振幅和焊頭的形狀有關，振幅大小主要由待焊工件的尺寸和形狀決定。調幅器可以作為機械變壓器，增加或減少通過焊頭作用于工件的振幅。調幅器是鋁或鈦材料的共振半波部分，作為超音波三聯組的一部分，安裝在換能器和焊頭之間，同時也為三聯組的安裝提供了一個夾緊點。調幅器和與之相配的換能器具有相同的共振頻率。通常情況下，調幅器的固定點在軸向運動的節點，以使能量損失降到最低點，也防止了振動傳送到驅動器。
3、焊頭

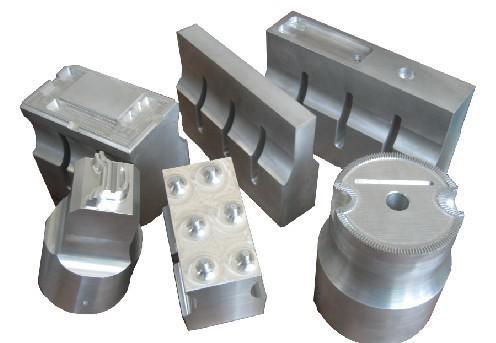

根據不同的熔接應用選擇和設計不同的焊頭，每個焊頭基本上都調頻為半波，將壓力和振動作用于待焊工件，焊頭將超音波振動從換能器傳遞到工件。作為超音波三聯組的一部分，焊頭安裝于調幅器上。 根據焊頭的輪廓，可分為階梯形、錐形和子數函數形、柱形等。焊頭的形狀決定了焊頭表面的振幅。根據不同的熔接應用，焊頭可分為鈦合金、鋁或鋼材質制作。由于鈦合金具有高強度、低損耗的特點，是制造焊頭最好的材料。鋁制焊頭通常會進行陽極硬化、鍍鎳或鍍硬鉻以減少磨損。鋼制焊頭用于諸如超音波埋植這樣低頻但需硬化的應用。
