國內首臺新能源汽車充電線自動生產設備由江蘇華旭公司承制生產

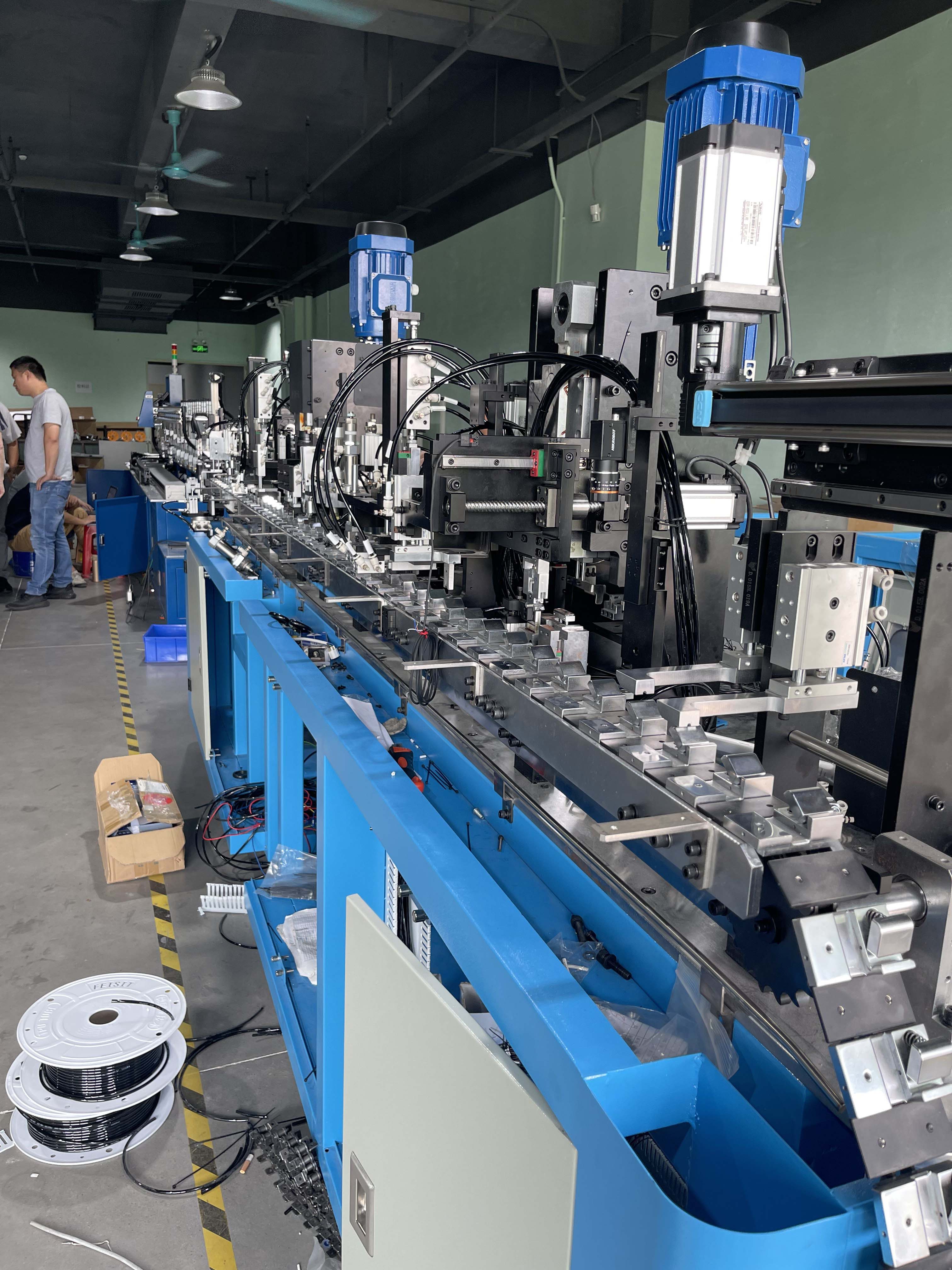

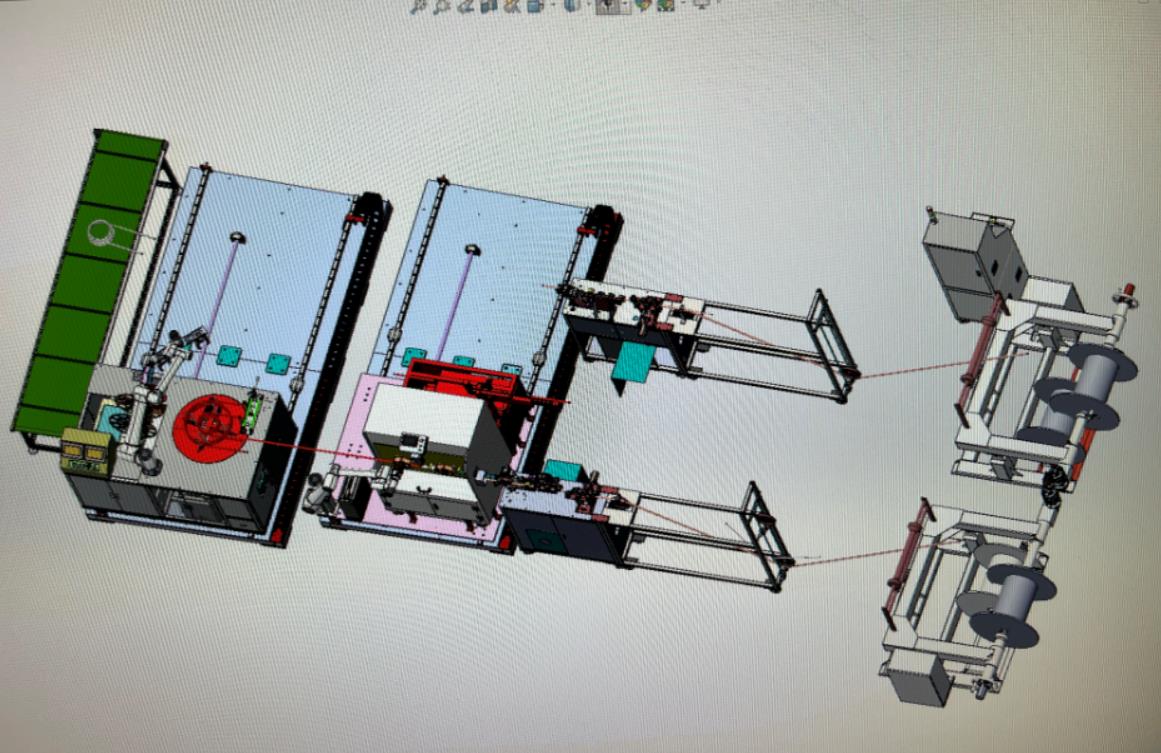

整臺設備有放線架，儲線架，裁線機，輸前機器人1，頭端剝線機，尾端剝線機，機器人2，撓線機，自動扎還機組成，如下圖所示：

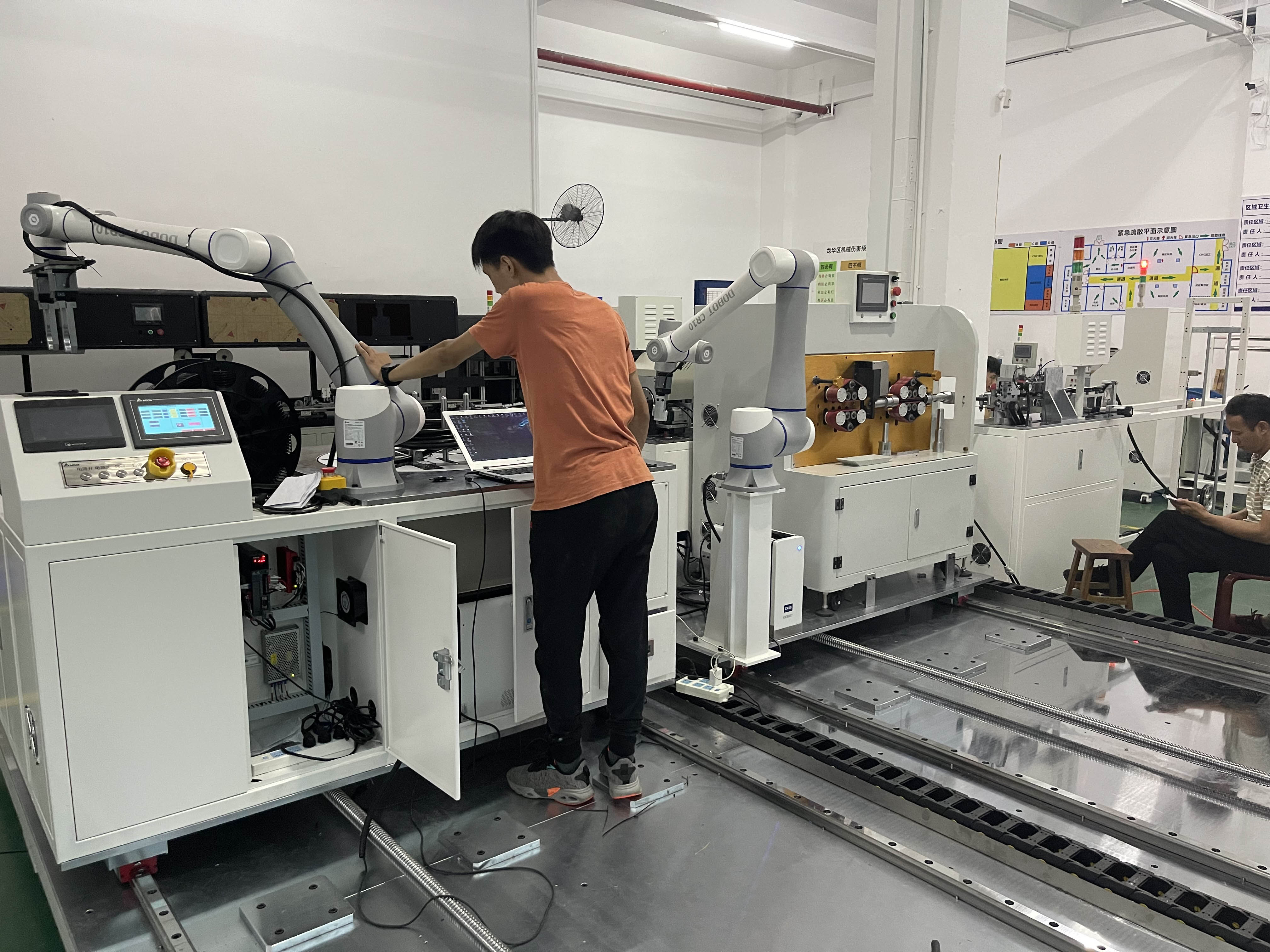

由兩臺機器人將線輸送到剝線機夾口，所有長度由剝線機自動控制長度，編碼器逆向檢測線長，如果線不在設定公差內，機器將報警提示并NG處理。
裁線機
用途：將輸送過來的線按設定長度裁切
工作流程：
1、對儲線架輸送過來的線咬住后向前運行，到設定位置后對線進行切頭；切頭后給信號給編碼器為初始狀態。
2、機器手1抓住線頭端送到剝頭機口內進行剝頭；
3、機器手1再將線頭放至撓線機上夾緊滑塊內夾緊后，機器人1移開，撓線機啟動，
對線進行撓圈（撓圈數設定N圈后停止等待以免把線繃緊影響送線），同時機器人1移動到裁線機端等候抓取線的尾端；
4、撓線機轉動時，裁線機同步運行，等設定長度到達數，編碼器同步確認長度正確后，送線停止，裁線刀切斷電線；
5、機器人1抓住線尾端，送往剝尾機上對線尾端進行剝?nèi)テ樱?br />
6、尾端剝皮后，撓線機再次轉動，撓線機轉到設定方位停止，松開夾頭；
7、撓線完成，同步發信號給機器人2取件扎帶。`
8、扎帶完成后，機器人2將線送向指定位置待人工取走。
整個設備生產不需要人工參與，所有自動設備都在安全網防護內，同主控工作臺發送生產指令到各分機，由主控機與工控機通信與外部MES系統對接，工控機生成PQM生產管現報表，可以清楚當天當班所有生產記錄。
